ΚΑΤΑΣΚΕΥΗ INTERFACE

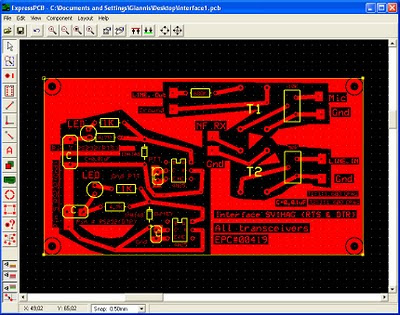

Τις επόμενες μέρες θα αναρτηθεί πλήρη κατασκευή Interface για όλους τους πομποδέκτες καθώς και σχέδιο PCB σε πραγματικό μέγεθος για την κατασκευή της πλακέτας καθώς και σχόλια ώστε το συγκεκριμένο σχέδιο να ισχύει για όλους τους πομποδέκτες , επισημαίνω ότι η συγκεκριμένη κατασκευή δεν κάνει CAT για πομποδέκτες που δεν έχουν σειριακή θύρα (RS232) σε άλλη ανάρτηση ίσως σας παρουσιάσω και την κατασκευή αυτήν με το γνωστό MAX232 . Η παραπάνω φωτογραφίες δείχνουν το σχηματικό κύκλωμα του INTERFACE , και το PCB.

2 σχόλια:

  1. Ολική γαλβανική απομόνωση ανάμεσα στον πομποδέκτη και στο PC. Ο'τι καλύτερο.
