Κατασκευή ψηφιακών θερμομέτρων με τον αισθητήρα DS18B20


Κατασκεύασα 2 project με τον αισθητήρα DS18B20 , το ένα με LCD οθόνη και το άλλο με LED display , με σκοπό ένα από τα δύο project να το ενσωματώσω μέσα στο τροφοδοτικό που κατασκευάζω για να έχω και ένδειξη θερμοκρασίας των τρανζίστορ του τροφοδοτικού εκτός από τις άλλες προστασίες που έχω βάλει για το θέμα θερμοκρασίας. Το pic που χρησιμοποίησα είναι ο 16F628A. Αυτό που θα τοποθετήσω τελικά θα είναι το project με LED display για να ταιριάζει με τα άλλα LED display των οργάνων βολτομέτρου και αμπερομέτρου που έχω κατασκευάσει.

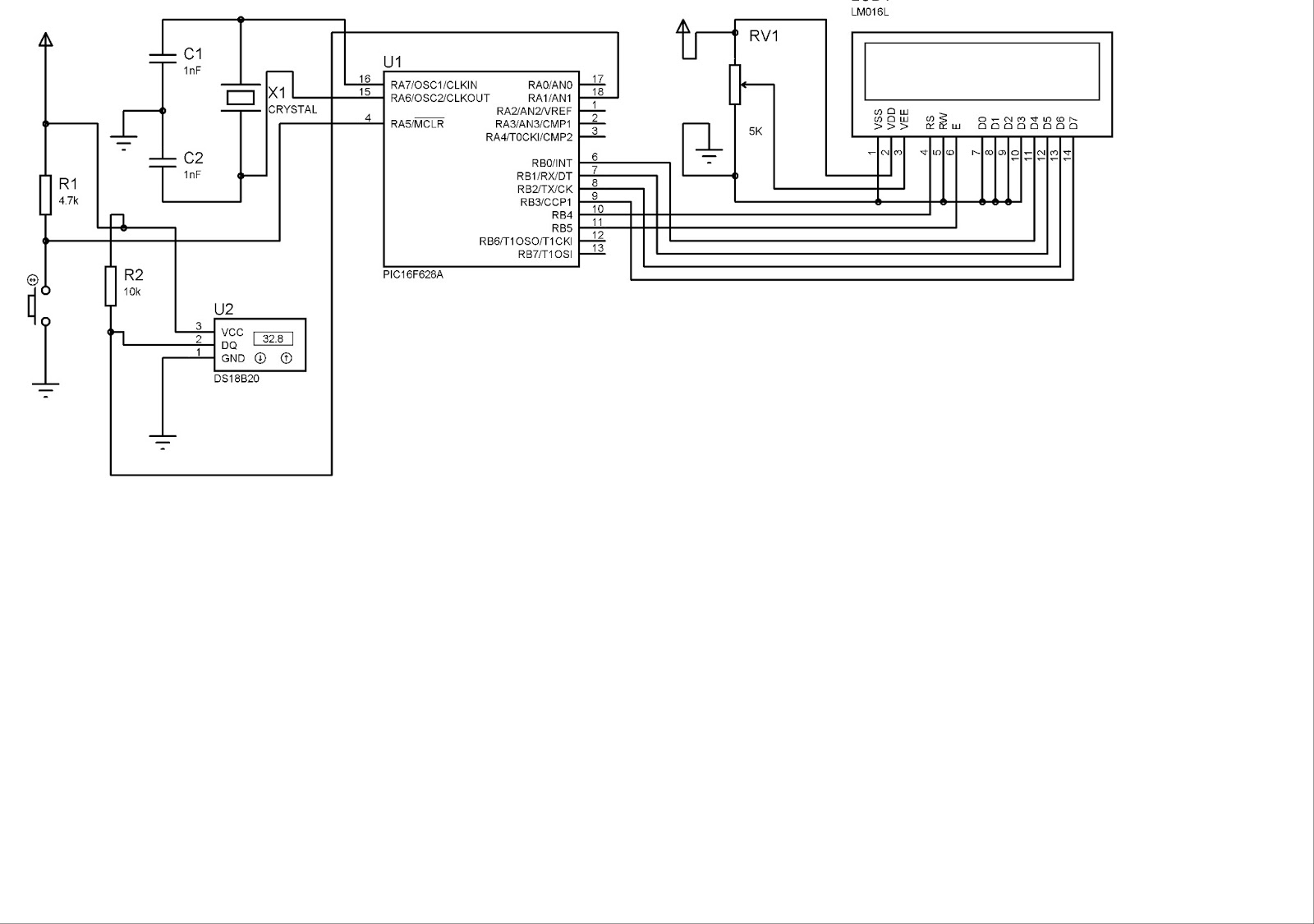

Σχηματικό για το project με lcd οθόνη.

Σχηματικό για το project με LED Display.

73 de sv1hag
