Convert Antenna SIRIO SY27-3 FOR 28-30Mhz

Στο χειμερινό hamfestival που διοργάνωσε με επιτυχία ο ΣΥΛΛΟΓΟΣ ΡΑΔΙΟΕΡΑΣΙΤΕΧΝΩΝ ΕΛΛΑΔΟΣ στο Μαρούσι την περασμένη Κυριακή 11/12/2011 , έπεσε η προσοχή μου στο τραπέζι του SV1GE (Γιάννη) μία κεραία yagi 3 στοιχείων για τους 27 Μεγακύκλους συχνότητα CB , στην τρομερή τιμή των 30€ (στο ίντερνετ που έριξα μια ματιά αφού την είχα αγοράσει την βρήκα 110€ άρα υπάρχουν ευκαιρίες στα hamfestival) . Την κεραία αυτήν την αγόρασα με την προοπτική να την μετατρέψω για τους 28-30 Μεγακύκλους τώρα που έχουν ανοίξει τα 10 Μ , και την άνοιξη θα την μετατρέψω στα 6 Μ. Η μετατροπή των μηκών της κεραίας για τα 28-30 Μεγακύκλους έγινε με την λειτουργία βελτιστοποίησης του προγράμματος 4nec2 Version:5.8.7
Στην φωτογραφία 1 είναι τα μήκη των 3 στοιχείων για να παίξει η κεραία στους 28-30 Mhz.
Φωτογραφία 1

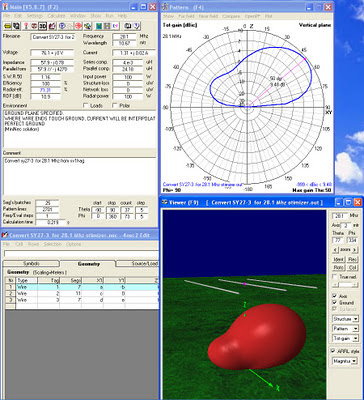

Στην φωτογραφία 2 θα δούμε τον λοβό και το Gain της κεραίας σε ύψος 3 μ πάνω από ένα μέσο όρο εδάφους (MiniNec Average). Πληροφοριακά σας αναφέρω ότι τα χαρακτηριστικά της κεραίας που αναφέρει η εταιρεία Sirio στο τεχνικό εγχειρίδιο που είχε μέσα το κουτί συσκευασίας αλλά και στο δικτυακό της τόπο όσο αφορά το εύρος και το gain και τα στάσιμα (SWR) είναι αληθή σύμφωνα με το πρόγραμμα .
Θα παρατηρήσετε στο Pattern ότι το gain 9.48 dbi τα έχει στις 50 μοίρες , για να βελτιώστε αυτόν το παράγοντα ώστε το gain 9.48 dbi να είναι σε υψηλότερη γωνία εκπομπής δηλαδή στις 75 & 80 μοίρες ώστε να ακούγεστε μακριά καλά ( Προσοχή αυτές οι μοίρες είναι από τον κάθετο άξονα ,από τον οριζόντιο άξονα είναι αντίστοιχα 15 & 10 μοίρες αυτό που λέμε η κεραία πάει καλά έξω γιατί έχει χαμηλή γωνία εκπομπής άρα για μακρινά DX το gain πρέπει να το έχει η κεραία ως προς τον κάθετο άξονα στις 75 ή 80 μοίρες και ως προς τον οριζόντιο άξονα στις 10 ή 15 μοίρες ), πρέπει όσοι μπορείτε να την σηκώσετε σε ύψος 5 έως 8 μ , θα έχει το κέρδος σε γωνία 70 ή 75 μοιρών (γωνία για DX).
Φωτογραφία 2

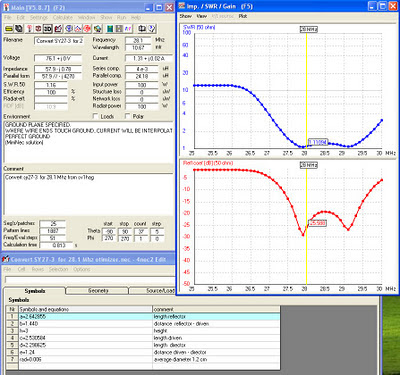

Στην φωτογραφία 3 θα δείτε το εύρος και τα στάσιμα της SY27-3 μετά την τροποποίηση για τους 28-30 μεγακύκλους με την λειτουργία βελτιστοποίησης από το πρόγραμμα 4nec2, η δειγματοληψία έγινε από τους 25 μεγακύκλους έως 30 μεγακύκλους . Το εύρος της κεραίας είναι 1,5 Khz ξεκινάει από τους 27,9 μεγακύκλους με λόγο στάσιμων 1,07:1 μέχρι τους 29,5 μεγακύκλους με λόγο στάσιμων 1,45:1 .
Φωτογραφία 3

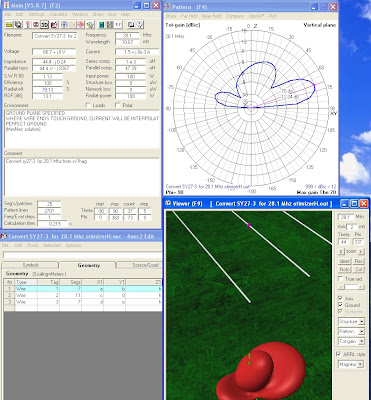

Το ιδανικό ύψος της κεραίας SY27-3 μετά την τροποποίηση για τους 28-30MHz είναι σύμφωνα με την βελτιστοποίηση που έκανε το πρόγραμμα σε έδαφος (Ταράτσα Πολυκατοικίας) είναι 7,6 μέτρα , το κέρδος της κεραίας είναι στις 70 μοίρες ως προς τον κάθετο άξονα και 20 μοίρες ως προς τον οριζόντιο με 12 dbi κάπου 3 dbi από ύψος 3 μέτρων από την ταράτσα όπως ήταν και το αναμενόμενο(Βλέπε φωτογραφία 4),τα 12 dbi μην τα θεωρήσετε υπερβολικά επειδή στο site του κατασκευαστεί δίνει 10,65 dbi , το εύρος δειγματοληψίας έχει μικρύνει στο παράδειγμα μας 28-30 MHz εδώ όντως η κεραία δίδει τα 12 dbi αν αυξήσω την δειγματοληψία στα 25-30 MHz θα πάρω 9,86 dbi μικρότερο από τον κατασκευαστή (10,65 dbi), για την μεταποιημένη κεραία και το συγκεκριμένο έδαφος και βέλτιστο ύψος 7,6μ . Το εύρος βέβαια μειώθηκε κατά 500 hz τώρα η κεραία έχει εύρος 1 ΚΗz στάσιμα κάτω του 1,5:1 (Βλέπε φωτογραφία 5).
Φωτογραφία 4

Φωτογραφία 5

73 de sv1hag
