Επιτέλους η YAESU κάνει Ψηφιακά mode BPSK31 & QPSK31 & BPSK63 αξίζει να δείτε το βίντεο για να καταλάβετε πόσο αποτελεσματικά είναι τα φίλτρα του FT-950 στην ανάδειξη χαμηλών σημάτων BPSK31. Και προς το τέλος του βίντεο πραγματικά θα θαυμάσετε την αποκωδικοποίηση χαμηλού σήματος ενώ εκπέμπει στην κυριολεξία κολλητά και άλλος σταθμός.
Click here for download new version :1.5.4 program YAESU FT-950 / 2000 / 5000
Δευτέρα 28 Νοεμβρίου 2011
Σάββατο 26 Νοεμβρίου 2011
Test filter FT-950 running contest & New Version 1.5.3
Τι νέο θα βρείτε στην έκδοση 1.5.3 του προγράμματος YAESU FT-950/2000/5000 , αφού εγκαταστήσετε το πρόγραμμα θα φορτώσει ένα νέο παράθυρο όπου θα σας ζητάει να εισάγετε σε ένα πλαίσιο κειμένου το Callsing σας. Αυτό το παράθυρο μετά την εισαγωγή του Callsing σας δεν θα ξανά ανοίξει.
Στην επόμενη φωτογραφία
Το βέλος 1 δείχνει που θα εμφανισθεί το Callsing σας . Μεγάλωσε το πλαίσιο συχνότητας του VFO A εκεί που δείχνει το βέλος 2 και το βέλος 3 δείχνει την κατάσταση της σειριακής σύνδεσης.
Την νέα έκδοση μπορείτε να την κατεβάσετε από εδώ Download program YAESU FT-950/2000/5000 Version: 1.5.3 . Όσοι έχετε εισάγει εγγραφές σημάτων προτού κάνετε την εγκατάσταση κάντε Export Excel για να μην χαθούν οι εγγραφές σας.
Πέμπτη 24 Νοεμβρίου 2011
Control Serial Communications all transceivers for developers
Η εφαρμογή Commands Cat System.exe είναι ένα εργαλείο ελέγχου για προγραμματιστές εφαρμογών σειριακής επικοινωνίας με πομποδέκτες.Απλά ορίστε την σειριακή πόρτα και το baudrate και αποθηκεύσετε κάνοντας κλικ το κουμπί save settings.Εισάγετε στο πλαίσιο Write την εντολή του πρωτοκόλλου του πομποδέκτη και θα διαβάσετε την απάντηση από τον πομποδέκτη στο πλαίσιο Read , π.χ. η εντολή για την συχνότητα του vfoA για πομποδέκτες της YAESU FT-950 ,2000 , 5000 είναι FA; η απάντηση δίδεται άμεσα στο πλαίσιο Read όπως βλέπετε στην φωτογραφία. Το πρόγραμμα είναι ΔΩΡΕΑΝ και μπορείτε να το κατεβάσετε από εδώ download Program
Τρίτη 22 Νοεμβρίου 2011
New version:1.5.2 Software YAESU FT-950/2000/5000
Click here for download new version 1.5.2 program YAESU FT-950/2000/5000
Όσοι έχετε προηγούμενες εκδόσεις προτού εγκαταστήσετε την νέα έκδοση κάντε export Excel τις εγγραφές σημάτων , γιατί ο οδηγός εγκατάστασης της νέας έκδοσης 1.5.2 θα σας αντικαταστήσει την βάση δεδομένων.Αφού τελειώσετε την εγκατάσταση εισάγετε τις εγγραφές σας από το αρχείο Excel που έχετε σώσει με την λειτουργία import excel.
Τρίτη 15 Νοεμβρίου 2011
Μοντελοποίηση κεραιών για τα 10Μ με το πρόγραμμα 4nec2
Τα 10 μέτρα ή 28-30 μεγάκυκλοι άνοιξαν για τα καλά . Θα σας παρουσιάσω 6 απλά μοντέλα κεραιών για να δούνε οι νέοι συνάδελφοι , σε σχεδιαγράμματα αυτά που ακούνε στα ερτζιανά π.χ. χαμηλή γωνία εκπομπής , λοβός ακτινοβολίας , κατεύθυνση δίπολου , Gain της κεραίας , τα στάσιμα που έχει η κεραία κ.α.. Με τον όρο -απλά μοντέλα- εννοώ τις κεραίες λ/4 οι οποίες στο σημείο τροφοδοσίας παρουσιάζουν αντίσταση 50 Ω , μέγιστη τιμή ρεύματος και ελάχιστη τιμή τάσεως και τις καθιστά εύκολες στην κατασκευή. Τα μοντέλα αυτά είναι το οριζόντιο δίπολο ύψος λ/2 ,οριζόντιο δίπολο ύψος λ/4 (δείτε τις διαφορές), το κάθετο δίπολο , δίπολο Λ με γωνία 120 μοιρών , δίπολο Λ με γωνία 90 μοιρών και κάθετη κεραία με 4 πλαγιαστά αντίβαρα,πλαγιαστό (Sloping)δίπολο ,σύγκριση με Yagi 3 elem (Free Space). Οι σταθεροί όροι που έθεσα στο πρόγραμμα είναι το Ground χρησιμοποίησα το μέσο όρο του Mininec ground και το ύψος της κεραίας λ/2 δηλαδή 5μ , ένα ύψος το οποίο κάποιος με ένα 6 μέτρο σωλήνα μπορεί να το υλοποιήσει. Κατεβάστε τις φωτογραφίες αν θέλετε στον υπολογιστή σας για να τις δείτε πιο εύκολα και να συγκρίνετε ποιο μοντέλο κεραίας θα φτιάξετε . Κανόνας για τα DX είναι η χαμηλή γωνία ακτινοβολίας δηλαδή θα επιλέξουμε την κεραία που έχει μεγαλύτερο λοβό (Gain) στην γωνία των 15 έως 30 μοιρών από τον άξονα του Χ ώστε στη γωνία πρόσκρουσης με την ιονόσφαιρα που θα είναι μεγάλη (120-150 μοίρες) με αποτέλεσμα και η αντανάκλαση αυτής να είναι η μέγιστη να είναι μέγιστο και το Gain. Τα μοντέλα αυτά έγιναν με την μέθοδο της βελτιστοποίησης κάνοντας παραμετροποίηση στις τιμές των μεγεθών . Το πρόγραμμα αυτό όπως και άλλα παρεμφερή (EZNEC,MMANA) , εάν τα τροφοδοτήσεις με σωστά στοιχεία ιδίως του Ground (παίζει σπουδαίο ρόλο στις τιμές που θα εξαχθούν από το πρόγραμμα) πλησιάζουν το 98% της πραγματικότητας , και έτσι σε βγάζουν από το κόπο άστοχων κατασκευών. Για αυτό καλό είναι να κατεβάσετε στον υπολογιστή σας κάποιο από αυτά τα προγράμματα και να αρχίσετε να τα χρησιμοποιείτε , μην σας πιάσει πανικός ότι είναι δύσκολα στην χρήση εγώ με ένα 2ωρο σεμινάριο και το τονίζω σεμινάριο γιατί ο Κώστας SV1BYO είναι καθηγητής στις κεραίες, μπήκα κατευθείαν στην φιλοσοφία του προγράμματος.
Η φωτογραφία είναι 1000 λέξεις που λένε οι Κινέζοι.

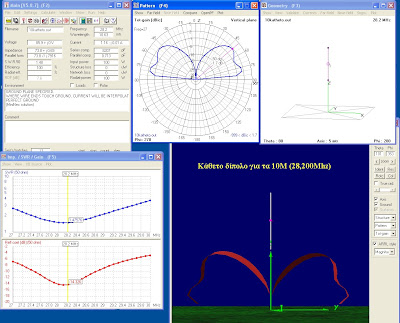

Στην παρακάτω φωτογραφία είναι η ίδια κάθετη αλλά τα αντίβαρα είναι κάθετα η διαφορά των δύο κεραιών είναι 0,5 db στις γωνίες 15 & 30 μοιρών από τους άξονες Χ,Υ υπέρ της κάθετης με τα πλαγιαστά αντίβαρα , άρα στο ερώτημα πως να τοποθετήσω τα αντίβαρα κάθετα ή πλαγιαστά για τα DX η απάντηση είναι πλαγιαστά το κέρδος μας είναι 0,5db.

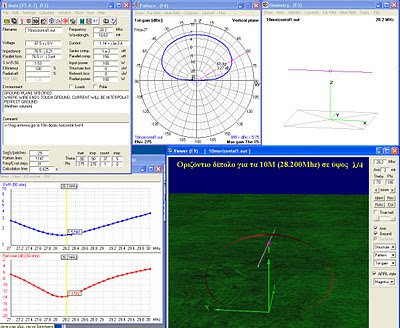

Στην παρακάτω φωτογραφία είναι το ίδιο δίπολο με την διαφορά ότι το ύψος από το έδαφος(έδαφος θεωρείται και το δάπεδο της ταράτσας) είναι λ/4 δηλ.2,5Μ ,βλέπετε πόσο μίκραινε το Gain της κεραίας στην χαμηλή γωνία εκπομπής περίπου 4db, από τι βλέπετε δεν είναι καθόλου μικρή τα 3db επιπλέον για να τα έχουμε πρέπει να διπλασιάσουμε την ισχύ π.χ. από 100W σε 200W ή 1ΚW σε 2Kw,από εδώ αντιλαμβάνεσθε πόσο σημαντικό ρόλο παίζει και το ύψος της κεραίας για τα μακρινά DX ενώ αντίθετα για τις κοντινές αποστάσεις πλεονεκτεί το χαμηλό ύψος της κεραίας.
Η διαφορά μιας κατευθυνόμενης κεραίας 3 στοιχείων με τα παραπάνω παραδείγματα.
Η φωτογραφία είναι 1000 λέξεις που λένε οι Κινέζοι.
Στην παρακάτω φωτογραφία είναι η ίδια κάθετη αλλά τα αντίβαρα είναι κάθετα η διαφορά των δύο κεραιών είναι 0,5 db στις γωνίες 15 & 30 μοιρών από τους άξονες Χ,Υ υπέρ της κάθετης με τα πλαγιαστά αντίβαρα , άρα στο ερώτημα πως να τοποθετήσω τα αντίβαρα κάθετα ή πλαγιαστά για τα DX η απάντηση είναι πλαγιαστά το κέρδος μας είναι 0,5db.
Στην παρακάτω φωτογραφία είναι το ίδιο δίπολο με την διαφορά ότι το ύψος από το έδαφος(έδαφος θεωρείται και το δάπεδο της ταράτσας) είναι λ/4 δηλ.2,5Μ ,βλέπετε πόσο μίκραινε το Gain της κεραίας στην χαμηλή γωνία εκπομπής περίπου 4db, από τι βλέπετε δεν είναι καθόλου μικρή τα 3db επιπλέον για να τα έχουμε πρέπει να διπλασιάσουμε την ισχύ π.χ. από 100W σε 200W ή 1ΚW σε 2Kw,από εδώ αντιλαμβάνεσθε πόσο σημαντικό ρόλο παίζει και το ύψος της κεραίας για τα μακρινά DX ενώ αντίθετα για τις κοντινές αποστάσεις πλεονεκτεί το χαμηλό ύψος της κεραίας.
Η διαφορά μιας κατευθυνόμενης κεραίας 3 στοιχείων με τα παραπάνω παραδείγματα.
Κυριακή 13 Νοεμβρίου 2011
New version:1.5.0 YAESU FT-950/2000/5000
Προστέθηκε η λειτουργία εισαγωγής των εγγραφών από το Excel σε περίπτωση επανεγκατάστασης του προγράμματος είτε από νέα έκδοση είτε ύστερα από format του υπολογιστή.Κάνετε τακτικά Export Excel ώστε πάντα να έχετε backup τις εγγραφές, το οποίο backup θα τοποθετήσετε σε ασφαλή θέση όπως δεύτερος σκληρός δίσκος ,CD, φλασάκι κ.λ.π.
Υπάρχουν αναλυτικές οδηγίες στην βοήθεια του προγράμματος.
Η λειτουργία αυτή ισχύει ΜΟΝΟ για το Excel που εξάγει αυτή η έκδοση 1.5.0 και όχι για παλιότερες εκδόσεις.
Download software YAESU Version 1.5.0 Click here
73 de sv1hag
Τετάρτη 9 Νοεμβρίου 2011
New version:1.4.0 YAESU FT-950/2000/5000
Επειδή το πρόγραμμα δίνει την δυνατότητα ανάγνωσης σημάτων σε κλίμακα dbm με ακρίβεια 1 db οπωσδήποτε πολύ καλλίτερη μέτρηση από ότι το S-Meter του πομποδέκτη με αποτέλεσμα και με την δυνατότητα καταγραφής της κορυφής του σήματος σε κλίμακα dbm να μετατρέπεται το s-meter του προγράμματος σε εργαστηριακό όργανο ακριβείας καταγραφής σημάτων , για τον λόγο αυτό η έκδοση 1.4.0 δίνει την δυνατότητα στον χρήστη να διατηρεί αρχείο καταμέτρησης σημάτων για εξαγωγή αξιόπιστων αποτελεσμάτων στα διάφορα πειράματα του.
Πως λειτουργεί το αρχείο
Αφού έχουμε στην συχνότητα τον σταθμό που θέλουμε να καταγράψουμε κάνουμε κλικ στο κουμπί Max dbm του κεντρικού παραθύρου ώστε να αρχίσει να καταγράφει το πρόγραμμα την κορυφή του σήματος του σταθμού που ακούμε κατόπιν κάνουμε κλικ στο κουμπί ADD εκεί που δείχνει το βέλος 5 αμέσως στα πεδία Band , Freq, Report_Signal έχουν συμπληρωθεί τα πεδία από εμάς μένει να συμπληρώσουμε το STATION_CALL (υποχρεωτικό πεδίο) και τα (προαιρετικά πεδία) ANTENNA , RIG , POWER , NOTES. Εδώ το μόνο που πρέπει να προσέξουμε είναι ότι πρέπει να πατήσουμε το κουμπί SAVE που δείχνει το βέλος 5 πριν τελειώσει την εκπομπή του ο σταθμός επειδή το πεδίο REPORT_SIGNAL ενημερώνεται αυτόματα από την εφαρμογή υπάρχει ο κίνδυνος να σταματήσει την εκπομπή ο σταθμός και να αρχίσει να εκπέμπει κάποιος άλλος σταθμός ο οποίος αν είναι χαμηλότερος δεν υπάρχει πρόβλημα αν είναι όμως πιο δυνατός τότε θα εισαχθεί στο πεδίο REPORT_SIGNAL το δικό του πιο δυνατό σήμα και έτσι αν αποθηκεύσουμε την εγγραφή θα είναι πλαστή.
Όταν θα πάμε για δεύτερη καταμέτρηση πρέπει πρώτα να μηδενίσουμε το πλαίσιο κορυφής σήματος αυτό γίνεται κάνοντας κλικ στο κουμπί Clear dbm που δείχνει το βέλος 3 , αυτό το κουμπί εμφανίζεται όταν κάνουμε κλικ στο κουμπί max dbm για να αρχίσει η καταγραφεί κορυφής σήματος.
Το βέλος 6 δείχνει το κουμπί Edit με το οποίο μπορούμε να επεξεργασθούμε μία εγγραφή μας. Δίπλα του υπάρχει το κουμπί DELETE με αυτό μπορούμε αφού επιλέξουμε κάνοντας κλικ στην συγκεκριμένη εγγραφή πάνω στον πίνακα να την διαγράψουμε . Δίπλα στο κουμπί Delete υπάρχει το κουμπί REFORMAT με αυτό μπορούμε να ξανά απαριθμήσου με το πεδίο NUM_REC για τυχόν ανακολουθία ύστερα από κάποια διαγραφή.
Το αρχείο διαθέτει ένα ισχυρό μηχανισμό εύρεσης εγγραφών με κριτήρια τα πεδία τα οποία μπορούμε να τα επιλέξουμε από την λίστα που θα εμφανισθεί κάνοντας κλικ εκεί που δείχνει το βέλος 1 , το βέλος 2 δείχνει το πλαίσιο εισαγωγής χαρακτήρων του ερωτήματος μας στην βάση δεδομένων ανάλογα του πεδίου που έχουμε επιλέξει , τα αποτελέσματα του ερωτήματος θα εμφανισθούν στον πίνακα.
Το βέλος 4 δείχνει το κουμπί εξαγωγής όλων των εγγραφών σε μορφή Excel ώστε να μπορεί ο χρήστης να επεξεργασθεί επιπλέον τα δεδομένα ή να τα εκτυπώσει , προϋπόθεση για να λειτουργήσει αυτή η δυνατότητα εξαγωγής σε format Excel πρέπει να έχετε εγκατεστημένα τα Microsoft Office.
Download software YAESU FT-950/2000/5000 Version:1.4.0 Click Here
Βίντεο της καταγραφής σημάτων.
73 de SV1HAG
Δευτέρα 7 Νοεμβρίου 2011
New version:1.3.0 YAESU FT-950/2000/5000
Στην έκδοση 1.3.0 έχει προστεθεί 1) Αναλογικό S-Meter 2) Εύρεση του μέγιστου σήματος σε dbm με ακρίβεια 1 dbm.
Download program YAESU FT-950/2000/5000 version 1.3.0 Click here
Κυριακή 6 Νοεμβρίου 2011
New Version 1.2.0 S-METER YAESU for FT-950 & FT-2000 & FT-5000
Η νέα έκδοση του S-meter κατά την άποψη μου αποκτά μεγαλύτερο ενδιαφέρον για την χρήση του, επειδή με την ανάγνωση του σήματος σε dbm , δυνατότητα που δεν έχει το S-meter του πομποδέκτη της YAESU και με την δυνατότητα της νέας έκδοσης 1.2.0 να κρατεί την μέγιστη ένδειξη σε dbm με ακρίβεια 1 dbm , πραγματικά γίνεται ένα σοβαρό εργαλείο για τον χειριστή των πομποδεκτών YAESU στην βαθμολόγηση των εισαχθέντων σημάτων στον πομποδέκτη και στην εξαγωγή αξιόπιστων αποτελεσμάτων στα πειράματα του.
Download New Version 1.2.0 S-meter YAESU Click Here
Ακολουθεί βίντεο επίδειξης λειτουργίας της νέας έκδοσης
73 de SV1HAG
Πέμπτη 3 Νοεμβρίου 2011
