Παρασκευή 30 Σεπτεμβρίου 2011

ΚΑΤΑΣΚΕΥΗ VU METER RECORDING

Άμα έχει όρεξη ο Ποιητής φτιάχνει ωραία καλούδια που λένε στην Θράκη. Αναφέρομαι στην κατασκευή του VU Meter ηχογράφησης , το οποίο έχει αναλογική όψη για τους λάτρεις των αναλογικών οργάνων.

Το VU το έφτιαξα για να παρακολουθώ την στάθμη εισόδου του ήχου από τον πομποδέκτη στη κάρτα ήχου για τα ψηφιακά mode , την οποία στάθμη θα χρειασθεί να την αυξομειώσουμε ανάλογα της χρήσης φίλτρων του πομποδέκτη (όσο στενεύουμε τα φίλτρα τόσο αυξάνει η στάθμη του ήχου εισόδου) ώστε να μην μπουκώνει ο καταρράκτης που ως αποτέλεσμα μπουκώματος είναι να μην έχουμε καλή αποκωδικοποίηση αλλά και να αποφύγουμε τα φαινόμενα ενδοδιαμόρφωσης που θα παρατηρηθούν στην εισαγωγή δυνατού σήματος στην κάρτα ήχου. Έτσι ανάλογα με τους χειρισμούς που κάνω όσα αφορά τα φίλτρα ρίχνοντας μια ματιά στο VU και στην εμφάνιση του καταρράκτη αυξομειώνω ανάλογα τα ποτενσιόμετρα είτε από το mixer της κάρτας ήχου είτε από το ποτενσιόμετρο εισόδου ήχου του interface (είναι πιο βολικό).

Δεν μπορείτε να πείτε άλλη αίσθηση για τους ραδιοερασιτέχνες έχει η αναλογική όψη πιο ρετρό και ρομαντικό από τις ψηφιακές μπάρες που ανεβοκατεβαίνουν, βελόνα και πάλι βελόνα , μας μείνανε εμάς τους digital, κατάλοιπα από την εποχή που οι ραδιοερασιτέχνες ασχολιόντουσαν με τον γαληνίτη hi hi.
Το βίντεο που ακολουθεί και είναι υψηλής ευκρινείας διάρκειας 0,5 λεπτού , θα δείτε την λειτουργία του VU Meter , το οποίο αλλάζει ενδείξεις ανάλογα της στάθμης εισόδου του ήχου η οποία επηρεάζεται από την αυξομείωση του ποτενσιόμετρου της line in του mixer ηχογράφησης είτε αυξομειώνοντας το ποτενσιόμετρο της εισόδου του ήχου από το interface.
Όσοι θέλετε μαζί με το ραδιοερασιτεχνικό σας πρόγραμμα να τρέχετε ταυτόχρονα και την εφαρμογή αυτήν ή να κάνετε άλλη χρήση της εφαρμογής π.χ. για ηχογράφηση ,μπορείτε να την κατεβάσετε από εδώ , πάντα βέβαια ΔΩΡΕΑΝ γιατί όποιος ραδιοερασιτέχνης πάρει έστω και ένα ευρώ από άλλον ραδιοερασιτέχνη για ραδιοερασιτεχνικά θέματα παύει να είναι ραδιοερασιτέχνης και μακριά από εμάς…

Πέμπτη 22 Σεπτεμβρίου 2011

Συνεργασία του προγράμματος CWSkimmer με οποιαδήποτε ραδιοερασιτεχνικό πρόγραμμα που για interface δεν χρησιμοποιεί το OmniRig.exe


Πρώτον το άρθρο αυτό όσοι το διαβάζεται και σας βοηθήσει το χρωστάτε στον συνάδελφο ραδιοερασιτέχνη SV7BOT που βλέποντας την προηγούμενη ανάρτηση μου όπου αναφέρω την αναβάθμιση που έχω κάνει στο πρόγραμμα μου και ότι η έκδοση 1.3.1 συνεργάζεται άψογα με το CWSkimmer , ζήτησε να βρω μια λύση τέτοιας συνεργασίας και με άλλα προγράμματα όπως το HRD & Logger32 κ.λ.π. Άρα η αιτία της λύσης είναι ο SV7BOT τώρα η ιδέα ποιος είναι . Την ιδέα για την λύση την έριξε ο Αντώνης ο SV1OAN (αυτοί οι νέοι είναι ωραίοι Hi Hi) που βρεθήκαμε στην Ε.Ε.Ρ και συζητήσαμε το θέμα αν υπάρχει κάποιο interface software ώστε να μεσολαβήσει στην επικοινωνία των 2 προγραμμάτων με τον πομποδέκτη και μου είπε ότι υπάρχει πρόγραμμα με εικονικές πόρτες και μπορεί να το κάνει και το πρόγραμμα αυτό είναι το VSPE ( Virtual Serial Ports Emulator ). Εγώ απλά απορώ που η προηγούμενη ανάρτηση είχε ενδιαφέρον από πλευράς απόκτησης DXCC , αλλά το μεγάλο ενδιαφέρον εντοπίσθηκε στην συνεργασία του GR PSK Ver.1.3.1 & CWSkimmer άγνωστη η ψυχή του ανθρώπου.
Τώρα θα σας δείξω 3 φωτογραφίες για να καταλάβετε γιατί λειτουργούσε στο GR PSK Ver.1.3.1 και πως θα λειτουργήσει και σε άλλα προγράμματα .

Στην φωτογραφία βλέπουμε ότι μεταξύ του πομποδέκτη και των 2 προγραμμάτων το interface (διαμεσολαβητής επικοινωνίας) είναι το πρόγραμμα OmniRig.exe το οποίο έγραψε ο VE3NEA (Συγγραφέας του CWSkimmer) με την βοήθεια και άλλων ραδιοερασιτεχνών οι οποίοι έγραψαν τις εντολές των διαφόρων πομποδεκτών σύνολο 80 , αυτήν την εφαρμογή την διαθέτει δωρεάν για τους προγραμματιστές να το ενσωματώσουν στα δικά τους προγράμματα και τον ευχαριστώ από εδώ γιατί με έβγαλε από μεγάλο κόπο. Άρα οι 2 εφαρμογές παίρνουν και δίνουν δεδομένα από το ίδιο interface πράγμα που δεν γίνεται για το π.χ. Logger32 το οποίο δεν χρησιμοποιεί για interface το OmniRig.exe και ως αποτέλεσμα αυτού όταν ανοίγετε πρώτο το logger32 να δεσμεύει την σειριακή πόρτα που είναι συνδεδεμένος ο πομποδέκτης και κατόπιν όταν ανοίγετε το CWSkimmer.exe να βρίσκει δεσμευμένη την πόρτα και να μην λειτουργεί το Cat system του CWSkimmer.exe ή το αντίθετο αν ανοίξετε πρώτα το CWSkimmer.exe το οποίο θα δεσμεύσει την πόρτα και θα δουλεύει άψογα και μόλις ανοίξετε το Logger32 να μην λειτουργεί το Cat system και να σας ειδοποιεί ένα ταμπελάκι ότι ή πόρτα ήδη είναι ανοιχτή .

Στην τρίτη φωτογραφία θα δούμε την λύση με το πρόγραμμα VSPE

Εδώ βλέπουμε ότι μεταξύ των 2 προγραμμάτων και του πομποδέκτη παρεμβάλλεται ως interface το πρόγραμμα VSPE το οποίο δημιουργεί μέσα από τις δυνατότητες που έχει μια εικονική σειριακή πόρτα ή οποία θα πάρει τα δεδομένα από την πραγματική σειριακή πόρτα που έχει συνδεθεί ο πομποδέκτης και θα τα μεταφέρει και στα δύο προγράμματα ή σχέση αυτή βέβαια είναι αμφίδρομη δηλ. δεδομένα πάνε και έρχονται και από τα δύο προγράμματα με τον πομποδέκτη μέσου του VSPE. Άρα για να υλοποιήσουμε αυτή την σχέση πρέπει να συνδέσουμε το VSPE με την πραγματική σειριακή πόρτα που είναι συνδεδεμένος ο πομποδέκτης και τα δύο προγράμματα CWSkimmer.exe και Logger32.exe ή άλλο πρόγραμμα με την εικονική πόρτα που θα δημιουργήσει το πρόγραμμα VSPE. Για να δούμε πως θα κάνουμε τις ενέργειες αυτές. Πρώτα πρέπει να εγκαταστήσετε το πρόγραμμα VSPE το οποίο είναι δωρεάν μόνο για τα 32bit λειτουργικά όσοι έχετε 64bit θα πληρώσετε 25$ Ηι Ηι το πρόγραμμα θα το κατεβάσετε από εδώ

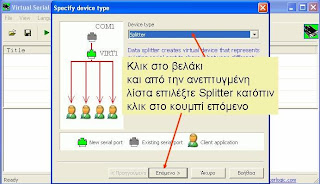

το ling download είναι στο κάτω μέρος. Όταν το εγκαταστήσετε και το τρέξετε κάντε αυτά που βλέπετε στην φωτογραφία.




Στην επόμενη φωτογραφία βλέπετε την COM2 εικονική πόρτα και την COM3 είναι η πραγματική για την δικιά μου περίπτωση εάν εσείς έχετε π.χ. την COM1 συνδεδεμένη με τον πομποδέκτη θα επιλέξετε την COM1 την COM2 που βλέπετε στην φωτογραφία την βάζει αυτόματα το πρόγραμμα βλέπει ποιες υπάρχουν δεν χρειάζεται να την επιλέξετε αφού τελειώσετε με την επιλογή των θυρών κάντε κλικ στο κουμπί settings

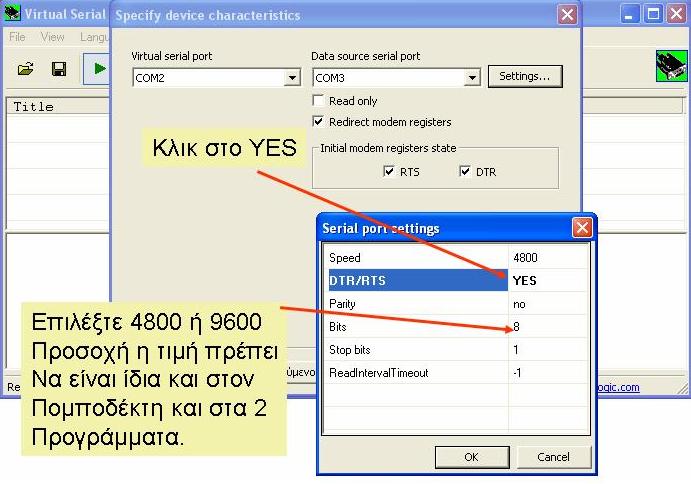

Βάλτε τις ρυθμίσεις που βλέπετε στην φωτογραφία μόνο ΠΡΟΣΟΧΗ μην ξεχάσετε το baud rate να είναι ίδιο και σε όλα τα προγράμματα VSPE & CWSkimmer & Logger32 και πομποδέκτη

Εδώ βλέπετε πως θα είναι το πρόγραμμα VSPE μετά τις ρυθμίσεις σας

Ρυθμίσεις Logger32 & CWSkimmer . Μελετήστε την φωτογραφία που είναι 1000 λέξεις κατά το Κινέζικο ρητό

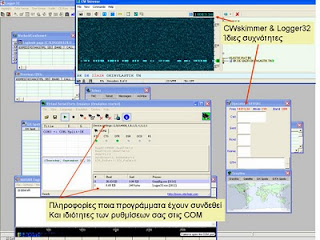

Στην επόμενη φωτογραφία φαίνεται το αποτέλεσμα όλων των παραπάνω δηλ. το πρόγραμμα Logger32 στην προκειμένη περίπτωση & CWSkimmer συνεργάζoνται ταυτόχρονα όσον αφορά το Cat System με τον πομποδέκτη .

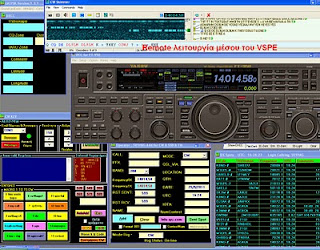

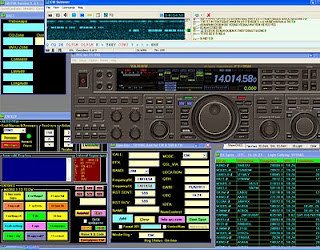

Η επόμενη φωτογραφία δείχνει την δυνατότητα remote λειτουργίας του πομποδέκτη με ταυτόχρονη λειτουργία 3 προγραμμάτων που παίρνουν τα δεδομένα και δίνουν αντίστοιχα δεδομένα εντολές από μια μόνο σειριακή πόρτα χάρη στην δυνατότητα του προγράμματος VSPE να γίνεται interface σε 4 προγράμματα , βλέπεται στην φωτογραφία ότι τα text box των συχνοτήτων στα 3 προγράμματα είναι ίδιες.


73 de sv1hag

Τρίτη 20 Σεπτεμβρίου 2011

Open Com Port και νέα τεχνολογία για γρήγορη και εύκολη απόκτηση DXCC


Open Com Port


Το OpenCom είναι ένα πρόγραμμα το οποίο το κατασκεύασα για τον SV1OZ για να λύσει το πρόβλημα που είχε με το auto Coupler του SV1NL σε συνεργασία με το kenwood TS-480 200W σε κατάσταση remote λειτουργίας . Το πρόβλημα ήταν ότι το 200 W TS-480 όταν συνδεθεί με auto Coupler δεν βγάζει 200W αλλά 100 W . Η λύση του προβλήματος ήταν να χρησιμοποιηθεί το μπουτόν του auto Coupler αλλά ποιος θα πατάει το μπουτόν στον απομακρυσμένο πομποδέκτη … θα το πατάει ο χειριστής από το σπίτι του μέσου του προγράμματος Open Com Port , το ερώτημα που τίθεται τώρα είναι πως ο χειριστής από το σπίτι του θα βλέπει την οθόνη του απομακρυσμένου ηλεκ. Υπολογιστή ώστε να ανοίξει την εφαρμογή και να κάνει κλικ στο κουμπί open port ώστε μέσου του γνωστού κυκλώματος optocoupler 4N25 ( Το σχέδιο είναι το ίδιο με του interface δέστε σε προηγούμενη ανάρτηση) να ενεργοποιηθεί το μπουτόν του auto Coupler , η απάντηση του ερωτήματος είναι ότι θα βλέπει την επιφάνεια εργασίας του απομακρυσμένου υπολογιστή και τον έλεγχο του με το γνωστό πρόγραμμα Teamviewer. Όσοι θέλετε μπορείτε να κατεβάσετε ΔΩΡΕΑΝ το πρόγραμμα OpenCom από εδώ , βάλτε την φαντασία σας πως μπορείτε να το χρησιμοποιήστε . Εγώ το χρησιμοποιώ για τον ίδιο λόγο δηλ. να πατάω το μπουτόν του auto Coupler του SV1NL 1KW μια που δεν συνεργάζεται με το FT-950 όχι βέβαια σε remote λειτουργία , καλά θα μου πείτε βαριέσαι να το πατήσεις με το χέρι δίπλα σου είναι , όχι δεν βαριέμαι αλλά ύστερα από την εμφάνιση της νέας τεχνολογίας SDR και την χρήση QS1R δεκτών οι οποίοι δέκτες αυτόματα και μόνοι τους χωρίς την παρουσία ανθρώπου αλλά με κατάλληλο λογισμικό σποτάρουν στους server του cluster όλα τα QSO CW που θα ακούσουν με σχόλια πόσα db έχουν λάβει το σταθμό και με πόσα vpm χειρίζεται ο σταθμός με ενδιέφερε η ταχύτητα και θα δείτε γιατί . Τώρα γιατί σας τα λέω όλα αυτά και ίσως σας κουράζω , αλλά για κάποιους που ενδιαφέρονται να κάνουν γρήγορα ραδιοχώρες νομίζω είναι καλό να διαβάσουν όλο το άρθρο μια που αυτή η τεχνολογία είναι νέα και δεν χρησιμοποιείτε από πολλούς ραδιοερασιτέχνες προς το παρόν (και καλύτερα για μένα Hi Hi) . Για να δούμε τα spot των μηχανών (δικός μου όρος μηχανές πιστεύω δόκιμος) πρέπει πρώτα ο server που θα συνδεθούμε μέσου Telnet να έχει πρόσβαση σε αυτά τα δεδομένα , αν έχει τότε βάζουμε το φίλτρο γράφοντας την μαγική φράση μέσα στο Telnet παράθυρο του προγράμματος που χρησιμοποιούμε set dx filter θα εμφανισθούν όλα τα spot και των ραδιοερασιτεχνών και των μηχανών εάν βάλουμε το φίλτρο Set dx filter skimmer θα βλέπουμε μόνο των μηχανών τέλος πάντων εγώ συνδέομαι με τον server : Host Name = dx.w1gq.net & Port = 23 και το site με τα φίλτρα είναι εδώ Τώρα το ερώτημα που γεννάται είναι πόσο γρήγορα εμφανίζουν οι μηχανές που είναι διάσπαρτες σε όλη την Γη τους DX σταθμούς , πάρα πολύ γρήγορα και τι εννοώ όταν δεν κυνηγάω και κάνω CQ στο CW με το που θα βαρέσω 2 φορές το διακριτικό μου με έχουν εμφανίσει οι μηχανές στο cluster και εδώ είναι το καλό της υπόθεσης έχω αμέσως την πληροφορία του DX σταθμού που με ενδιαφέρει ότι έχει βγει στην συγκεκριμένη συχνότητα και τον έχει βγάλει π.χ. Ιταλική μηχανή μεγάλες δηλαδή πιθανότητες να τον ακούω και εγώ και όλη αυτήν την σπουδαία πληροφορία προτού δημιουργηθεί pile up διότι ως γνωστό αν ο DX σταθμός βγει στο Cluster από ραδιοερασιτέχνη και όχι μηχανή όταν θα γυρίσουμε τον πομποδέκτη στην συχνότητα DX σταθμού θα βρούμε pile up λόγου ότι όλοι βλέπουν τα spots των ραδιοερασιτεχνών και όχι των μηχανών. Έτσι λοιπόν και εγώ για να εκμεταλλευτώ την τεχνολογία αυτή έκατσα και αναβάθμισα το πρόγραμμα που χρησιμοποιώ για τις ραδιοερασιτεχνικές μου επαφές το GR PSK σε Version 1.3.1 από 1.2.1 (θα είναι διαθέσιμη όταν θα τελειώσει η αποσφαλμάτωση), η αναβάθμιση αυτή είχε σκοπό α) όλα τα spot του cluster να τα ελέγχει ένα ένα και εάν κάποιο ανήκει σε ραδιοχώρα που δεν την έχω κάνει η γραμμή του spot στο παράθυρο DX Spots όπως βλέπεται στην φωτογραφία να παίρνει χρώμα κόκκινο ώστε να διακρίνεται εύκολα (τα spots των μηχανών διακρίνονται από το σύμβολο # δίπλα στο call όσα call δεξιά έχουν το σύμβολο # είναι μηχανές και από τι βλέπετε αν μεγεθύνετε την φωτογραφία την ώρα UTC είναι ίδια δηλ. αντιλαμβάνεσθε ότι τα spots είναι πάρα πολλά και είναι αδύνατον να τα διαχειρισθεί ανθρώπινος εγκέφαλος μόνο ηλεκ.υπολογιστής για αυτό και έκανα την παραπάνω αναβάθμιση)
β)αναβάθμιση και σπουδαία για να επιτύχω τον σκοπό μου που είναι η ταχύτητα τώρα έχει cat system επικοινωνεί δηλ. σειριακά με 80 διαφορετικούς πομποδέκτες μέσου του OmniRig το οποίο είναι ενσωματωμένο μαζί με τον κώδικα του OpenCom για auto tuning στην εφαρμογή CR PSK 1.3.1., ένα άλλο μεγάλο πλεονέκτημα που υπάρχει με το OmniRig επειδή είναι γραμμένο από τον VE3NEA με την βοήθεια και άλλων ραδιοερασιτεχνών ,(και δίδεται δωρεάν στους προγραμματιστές να το ενσωματώσουν στα προγράμματα τους όπως καλή ώρα έκανα και εγώ ) αυτός δηλαδή που έγραψε το πρόγραμμα CWSkimmer έχει σαν αποτέλεσμα όσοι χρησιμοποιείτε το CWSkimmer για την αποκωδικοποίηση του CW να συνεργάζονται άψογα και τα δύο προγράμματα με μια σειριακή θύρα η οποία είναι συνδεδεμένη με τον πομποδέκτη για να παίρνει τις εντολές έτσι η αλλαγή συχνότητας του πομποδέκτη στον DX σταθμό γίνεται ταυτόχρονα στην συγκεκριμένη περίπτωση και από το GR PSK Ver.1.3.1 και από CWSkimmer.

_ Με άλλα λόγια για μένα που δεν μου επιτρέπουν στην πολυκατοικία που μένω να τοποθετήσω πύργους και beam κεραίες και είμαι αναγκασμένος να έχω μόνο LW για να αυξήσω τις ραδιοχώρες μου κάνοντας χρήση της παραπάνω τεχνολογίας είναι η ΤΑΧΥΤΗΤΑ αυτή μου δίνει το πλεονέκτημα έναντι των σταθμών με καλές κεραίες και μεγάλη ισχύ ( δεν πάμε στον πόλεμο χωρίς πληροφορίες!!!) έτσι που λέτε με ένα απλό αριστερό κλικ στην κόκκινη γραμμή του DX spots γυρίζει αμέσως ο πομποδέκτης FT-950 στην συχνότητα του DX και συντονίζεται ταυτόχρονα το LW με το auto Coupler του SV1NL και εάν τον ακούω ικανοποιητικά ένα είναι το σίγουρο ότι τον έχω κάνει γιατί τον βρήκα χωρίς pile up.
Υ.Γ. Για όσους βέβαια αντιδρούν με την τεχνολογία αυτήν λόγου ότι ο παράγων ραδιοερασιτέχνης τοποθετείτε λίγο στην γωνία και αναλαμβάνουν την δουλειά οι μηχανές , ένα έχω να πω (Η πενία τέχνας κατεργάζεται) γιατί και εμείς οι φτωχοί από καλές κεραίες και μεγάλης ισχύς πομπού πρέπει να κάνουμε ραδιοχώρες και το αποτέλεσμα μετράει πάντα και στην ουσία αυτός είναι ο ραδιοερασιτεχνισμός πως να φέρεις το καλύτερο αποτέλεσμα με ταπεινά μέσα γιατί αν το πετύχεις σημαίνει ότι από πίσω κρύβεται γνώση , δεξιοτεχνία για να χειριστείς την τεχνολογία κ.λ.π. & κ.λ.π.
73 και καλά DX de sv1hag
